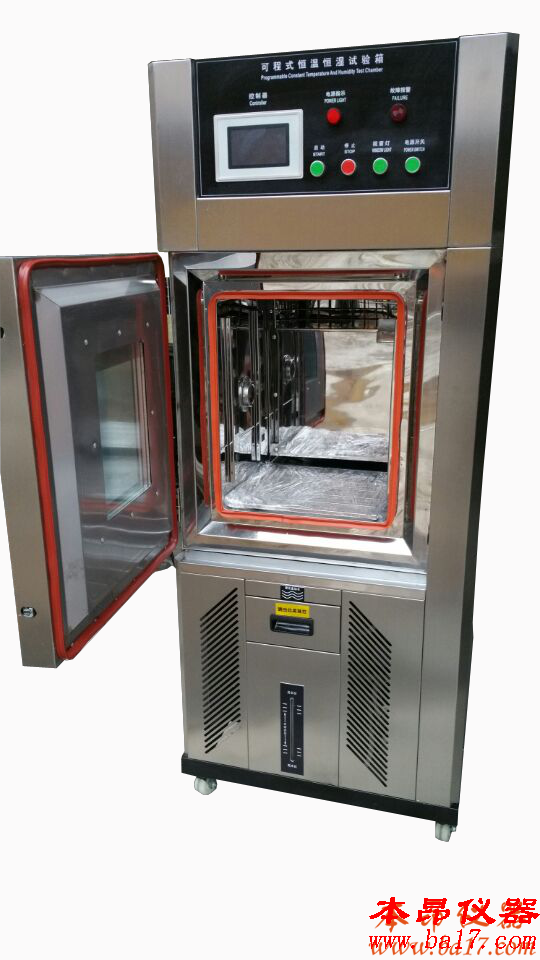

BA-GDJS50高低溫交變濕熱試驗箱詳細介紹：
BA-GDJS50高低溫交變濕熱試驗箱采用高穩定度白金測溫抵抗體，韓國TEMI－880N彩屏液晶顯示觸摸屏溫控儀，120組1200段編程，999次循環設定，并附多組PID控制功能，配合符合溫濕度測試標準風循環系統，可模擬高溫高濕、高溫低濕、低溫低濕、低溫高濕等不同環境的測試條件，搭配容易操作和學習的高準確性編程系統，提供*佳測試性能條件。廣泛適用于電工、電子、儀器儀表及其它產品零部件在高低溫濕熱環境下貯存、運輸、使用時的適應性試驗，確定上述產品對高低溫及濕熱環境的耐溫耐濕適應性，特別是產品電氣性能和機械性能的變化情況，也可用于檢查試樣耐受某些腐蝕的能力。
結構特點
??? 1 采用韓國“TEMI-880N”彩屏液晶顯示觸摸屏控制儀，屏幕操作簡單，程序編輯容易，具有溫濕度控制精度高和控制范圍廣的特點，配備先進的智能化控制裝置，人機對話式觸摸屏，彩色液晶畫面，可進行多程序設定，通過標準配置RS-232通訊接口擴展其功能，實現對設備的遠程操作與監控。
??? 2 箱體采用數控設備制作、工藝先進、線條流暢，美觀大方，并采用無反作用把手，操作簡便。內箱材質為1.2mm厚304SUS高級不銹鋼拉絲板，外箱材質為1.5mm厚好冷軋鋼板靜電噴涂，以增加外觀質感和潔凈度。內箱與外箱之間厚度100mm，保溫材料為好超細玻璃纖維保溫棉，隔溫效果好，內箱與外箱之間門框連接為玻璃鋼連接框，即使在－80℃情況下，箱體外部也無出汗情況，箱體左側配直徑25mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用(孔徑或孔數須增加定貨時說明)。門與門框之間采用進口密封材料及獨特的硅膠密封結構，密封、抗老化。
????????
??? 3 用高品質可固定式PU活動輪。設有防凝露帶導電膜的中空玻璃視窗及耐高、低溫的照明裝置，能清晰觀察到內部試驗樣，空氣介質加熱器，升溫快，壽命長。
??? 4 采用法國百年“泰康”全封閉制冷壓縮機組，每臺機組均經過歐洲“泰康”電腦聯網逐項監測并有防偽編碼，可通過電腦上網查尋。為保證試驗箱對降溫速率和可達*低溫度的要求，該試驗箱采用雙級復疊式制冷系統，復疊式系統包含一個高壓制冷循環和一個低壓制冷循環，其連接容器為蒸發冷凝器，蒸發冷凝器的功能為將低壓循環的蒸發器作為高壓循環的冷凝器之用。制冷系統的設計應有能量調節技術，一種行之有效的處理方式是，既能保證在制冷機組正常運行的情況下又能對制冷系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。
??? 5 冷式盤管冷凝器、鰭片式多段式蒸發器，主要制冷配件及控制器件均采用進口原件，如：丹麥“丹佛斯”熱力膨脹閥、美國“艾高”干燥過濾器；意大利“卡斯妥”電磁閥；獨特平衡調溫調濕方式電熱式蒸汽發生加濕器，可調節理想的溫濕度環境，有穩定平衡的加濕加熱能力，可進行高精度高穩定的溫濕度控制。
測控系統
??? 6 本設備采用韓國“TEMI－880N”彩屏液晶顯示觸摸屏可編程溫控儀
??? 7 控制面板尺寸為：230×400mm
??? 8 儀表尺寸為：180×145mm
??? 9 顯示屏尺寸為：120×100mm
??? 10 控制器采用全中文菜單操作方式
??? 11 *小顯示分辨率0.01℃
????? 12 運行方式：定值和程序運行
???? 13 控制方式：連續PID控制
???? 14 可設定曲線不少于30條程序曲線，每條曲線*大設定不少于800步，一次可連接不少于6個程序，*多可做不少于10個的連接，單一程序可做不少于999次的重復試驗
???? 15 可設定斷電恢復設定，包括：斷電后程序終止執行、斷電后程序從斷電連續運行
???? 16可實時顯示程序的運行時間、段數、剩余時間、重復次數：可顯示試驗數據，包括設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等；溫度直接數字顯示
???? 17在設定程序時，可編寫程序名稱，以方便查尋
???? 18當出現故障時，控制器LCD觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因
???? 19 具有多種報警功能選擇，包括：絕對值報警、偏差報警等
???? 20 具有人機對話功能，可通過標準配置RS232通訊接口擴展其功能，實現對設備的遠程監控，選網絡接口（LAN）
???? 21 可進行程序的跳步和連接運
???? 22 控制器具有多組PID參數，可將整個溫度范圍和濕度范圍分為多組PID進行控制，在設備的溫度控制范圍內可獲得*佳的控制效果，而不必對每個溫度控制點進行自整定或手動PID參數調整
??? 23 控制系統采用固態繼電器過零觸發，以降低噪音，減少污染，方便維修，提高控制精度
???? 24 在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平衡保護、風機過載保護、超溫、斷電保護、機組高低壓保護、機組過載保護、機組過溫保護、漏電等保護。當其中任一項保護功能實現時，操作面板都會在LCD顯示屏顯示報警編號告知用戶出現的是何種故障并切斷主回路電源，待故障排除后才能啟動設備
???? 25 控制系統須設有方便用戶的操作面板，除電源和照明的操作按鍵外，其他操作只需在控制器中設定即可
???? 26 可預先在控制中儲存多條工藝曲線，當需要使用時只需調用而無須再次設置
???? 27 在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全
???? 28 在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、超低壓、過載時制冷機組將被禁止
???? 29 具有PID自整定功能，即使操作人員對PID參數不熟悉，只要操作人員啟動控制器自整定，即可獲得當前設定溫度下的*佳效果
????? 31 具有定值和程序兩種模式選擇，用戶可根據不同工藝選擇不同運行模式
???? 32 程序設定中具有溫度和時間兩種事件輸出，用戶可以根據工藝的要求在不同的溫度段中設定不同的報警溫度。另外用戶還可以不同溫度段中設定是否開啟或關閉制冷，以便減少對制冷機組的磨損和節約能源
BA-GDJS50高低溫交變濕熱試驗箱技術參數 ：
型號BA-GDJS50
?工作室尺寸350×400×350mm
?外箱尺寸790×800×1220mm
<注>尺寸可根據客戶要求定制?? 寬×深×高mm
??
濕度范圍
?30%～98%R.H? 可按客戶要求定做
?濕度誤差
?≤＋2%/-3%R.H
?
溫度波動度
?≤±0.5℃? 可按需提高至0.1℃
?溫度均勻度
?≤±2℃可按需提高至0.5℃
?
升溫速率
?2-3℃/min? 可按需提高至10℃以上
?降溫速率
?1℃/min按需提至10℃以上
?
功率
?-40℃時4KW~6KW
?電源電壓
?AC380V? 50Hz
?
噪音
?≤65dB??? （國家標準為≤75dB）
?以上均為空載時
?
控制系統
?控制儀表
?微電腦集成韓國TEMI－880N彩屏液晶顯示觸摸屏可編溫控儀
?
精度范圍
?設定精度：溫度±0.1℃ 濕度±1％R.H 指示精度：溫度±0.1℃ 濕度±1％R.H
?
傳感器
?高精度A級Pt100鉑電阻傳感器
?加熱加濕系統
?獨立鎳鉻合金電加熱式加熱
?
加濕系統
?外置式加濕器? 加水方式水泵提升 供水采用自動控制 且可回收余水 節水降耗
?
循環系統
?耐溫低噪音空調型電機 多葉式離心風輪
?
交流接觸器熱繼電器采用法國施耐德 中間繼電器歐姆龍 其他元器件均為國內知名品牌德力西
?
制冷
?制冷方式
?進口全封閉壓縮機組/單級壓縮制冷?? 二元復疊壓縮制冷
?
冷卻方式
?風冷
?制冷劑
?環保制冷劑404A? （R23）
?
標準配置
?￠50測試孔一個? 試品擱板一件? 箱內熒光照明燈
?
安全保護
?
?超溫報警 漏電保護 欠相缺相保護 過電流保護 快速熔斷器 壓縮機高低壓保護
?
壓縮機過熱保護 電流保護 線路保險絲及全護套式端子 缺水保護 接地保護
?
本設備滿足
?GB2423.1—89《電工電子產品基本環境試驗規程》? 試驗A：低溫試驗方法
?
GB2423.2—89《電工電子產品基本環境試驗規程》? 試驗B：高溫試驗方法
?
GB2423.4—93《電
