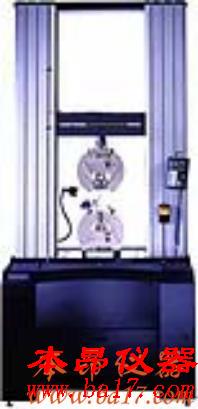

5800系列落地式電子材料試驗機詳細介紹

5800系列試驗機有單立柱、臺式和落地式三類，共12個機型。*大加載能力由500N至200kN。可進行彈性體、紡織品、塑料、復合材料、金屬等各種材料和零件的拉伸、壓縮、彎曲、剝離、撕裂、K1C、J1C和先進的循環試驗。適用于新型材料研究和復雜力學行為的測試及其它研究工作。
- 采用數字信號處理技術（DSP），對試驗機進行閉環控制、數據采集、極限檢測及事件檢測?？梢宰詣诱{節系統的PID（比例、積分、微分）值，以獲得*佳的動態響應。閉環控制更新率為5 kHz。
- 5800控制系統采用了英斯特朗公司的專利技術 – 動態響應自適應技術，在試驗過程中以1 kHz連續更新PID值，為屈服、剝離、撕裂等材料力學性能突然變化的試驗研究提供*佳控制。
- 控制通道之間自動、光滑轉換（轉換精度為0.003%）
- 5800控制系統采用先進的信號調節技術，所有通道（位置、載荷、應變）均以5 kHz速率進行連續、同步數據采集。整機的系統分辨率高達19位（遠優于16位）。
- 5800控制系統具有載荷及應變傳感器的自動識別、自動標定、自動平衡、自動選擇*佳量程的功能。
- 所有控制通道（位置、載荷、應變）均配有32位全數字化波形發生器，可產生正弦、三角、矩形、斜波、雙斜波等加載波形，可方便地進行循環加載試驗。
- 5800系列控制系統內置標準告訴HS488 – GPIB接口，供外接計算機的自動控制和數據采集。該高速接口的數據傳輸率為每秒8MB（標準的GPIB接口為每秒1.5 MB）。
- 機架上裝有手動控制面板，通過手動控制面板的按鍵可以啟動和停止試驗。準備試驗時，可精確定位，啟動試樣保護。并設有兩個由用戶定義的功能鍵，進行試驗制，操作靈活簡便。
- 采用低噪音電機及預加載滾珠細杠驅動，橫梁運行平穩、機架剛度大、同心度高、無反向間隙，可在*大加載能力范圍內進行循環應力試驗。立柱上帶T型槽，可以方便地安裝試樣照明燈、防護罩、攝像引伸計等。
- 可運行模塊式Merlin靜載荷試驗通用軟件包，進行拉伸、壓縮、彎曲、剝離、撕裂等試驗。也可運行FastTrack應用軟件，包括K1C、J1C測試、SAX/WaveMaker循環加載以及LabView軟件驅動器（自編專用程序）。



5800系列落地式電子材料試驗機技術參數：
1. 5881型 50 kN
2. 5882型 100 kN
3. 5884型 150 kN
4. 5885型 200 kN

5800系列落地式電子材料試驗機主要特點：
載荷范圍： 0至50kN、100kN、150kN、200kN的拉伸、壓縮和循環加載
載荷測量精度： 示值的0.4%（至載荷傳感器滿量程的1/100），示值的
0.5%（至載荷傳感器滿量程的1/500）
應變測量精度： 示值的0.5%（至引伸計滿量程的1/50，選用ASTM E83
B級或ISO 9513 0.5級引伸計）
位置測量精度： ±0.02 mm或位移的0.05%，取大值
橫梁速度精度（零載荷或恒載荷）：設定速度的±0.1%
橫梁速度范圍： 不同機型的*低可達0.001 mm/min.，*高速可達
2500 mm/min.
